Page 251 - คู่มือการปฏิบัติงานประจำปี 2560

คู่มือการปฏิบัติงานสหกรณ์ออมทรัพย์กรมชลประทาน จ ากัด

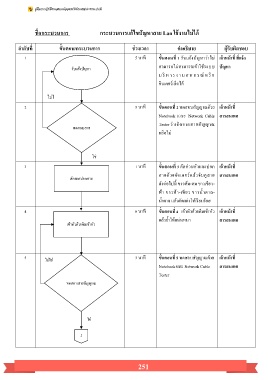

ชื่อกระบวนการ กระบวนการแก้ไขปัญหาสาย Lan ใช้งานไม่ได้

ล าดับที่ ขั้นตอน/กระบวนการ ช่วงเวลา ค าอธิบาย ผู้รับผิดชอบ

1 5 นาที ขั้นตอนที่ 1 รับแจ้งปัญหาว่าไม่ เจ้าหน้าที่ ที่แจ้ง

รับแจ้งปัญหา สามารถไม่สามารถเข้าใช้ระบบ ปัญหา
บ ริ ห า ร ง า น ส ห ก ร ณ์ ห รื อ
อินเตอร์เน็ตได้

ไม่ใ
2 ช่ 5 นาที ขั้นตอนที่ 2 ทดสอบสัญญาณด้วย เจ้าหน้าที่

Notebook และ Network Cable สารสนเทศ
Tester ว่าเกิดจากสายสัญญาณ
ทดสอบสาย
หรือไม่

ใช่

3 1 นาที ขั้นตอนที่ 3 ตัดส่วนหัวและปอก เจ้าหน้าที่
สายด้วยคัตเตอร์แล้วจับคูสาย สารสนเทศ
ตัดสายปอกสาย
ดังต่อไปนี้ ขาวส้ม-สม ขาวเขียว-
ฟ้า ขาวฟ้า-เขียว ขาวน ้าตาล-
น ้าตาล แล้วตัดแต่งให้เรียบร้อย

4 6 นาที ขั้นตอนที่ 4 เข้าหัวด้วยคีมเข้าหัว เจ้าหน้าที่

แล้วย ้าให้แน่นหนา สารสนเทศ
เข้าหัวด้วยคีมเข้าหัว

5 ไม่ใช่ 3 นาที ขั้นตอนที่ 5 ทดสอบสัญญาณด้วย เจ้าหน้าที่

Notebook และ Network Cable สารสนเทศ
Tester
ทดสอบสายสัญญาณ

ใช่

2

251
